Przedstawiamy Państwu kilka najczęściej sprzedawanych przez nas
produktów firmy NARZĘDZIOWCY. W naszej ofercie znajdują się
wszystkie wyroby NARZĘDZIOWCY. Jeżeli potrzebują Państwo
dodatkowych informacji proszę do nas
napisać,
zadzwonić lub
przyjechać.

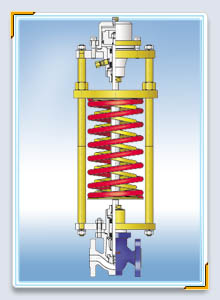

REDUKTOR CIŚNIENIA RCP-8
| • Czynnik |
- para
wodna |
| •
Ciśnienie p1/p2 |
- 1,6 /
0,2 MPa |
| • Przepływ
Q |
- 0,5 t/h
|
| •
Temperatura t |
- 200°C
|
| |
|
| - Wymiar
nominalny |
- DN 80 |
| -
Ciśnienie nominalne |
- PN 40 |
| -
Współczynnik przepływu Kvs |
- 5,6 |
| -
Szczelność wewnętrzna |
- VI kl.
wg IEC 534-4 |
- Ilość
regulowanych stopni dławienia
ciśnienia |
- 3 |
| - Zakres
nastaw ciśnienia regulowanego |
- 80...375
kPa |
| |
|
| •
Wyeliminowanie przepływu zdławionego |
|
| •
Zmniejszenie emitowanego hałasu do |
-
85 dB(A) |
• Łatwy
montaż i demontaż elementów
wewnętrznych zaworu |
|
Reduktor zastosowano -
Rafineria Czechowice S.A.

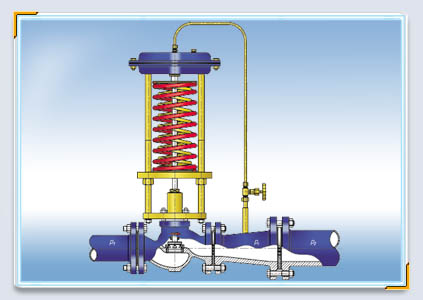

REDUKTOR CIŚNIENIA RCP-8
| • Czynnik |
-
powietrze |
| •
Ciśnienie p1/p2 |
- 0,7 /
0,11 MPa |
| • Przepływ
Q |
- 2 t/h
|
| •
Temperatura t |
- 20°C
|
| |
|
| - Wymiar
nominalny |
- DN 100 |
| -
Ciśnienie nominalne |
- PN 40 |
| -
Współczynnik przepływu Kvs |
- 14 |
| -
Szczelność wewnętrzna |
- VI kl.
wg IEC 534-4 |
- Ilość
regulowanych stopni dławienia
ciśnienia |
- 2
|
| - Zakres
nastaw ciśnienia regulowanego |
- 20...160
kPa |
| |
|
| •
Wyeliminowanie przepływu zdławionego |
|
| •
Zmniejszenie emitowanego hałasu do |
- 85 dB(A)
|
• Łatwy
montaż i demontaż elementów
wewnętrznych zaworu |
|
Reduktor zastosowano -
Elektrociepłownia Kraków S.A.

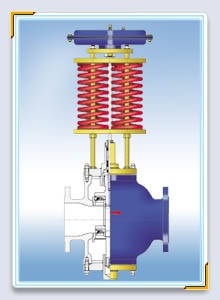

REDUKTOR CIŚNIENIA RCP-1
| • Czynnik |
- para
wodna |
| •
Ciśnienie p1/p2 |
- 1,5 /
0,7 MPa |
| • Przepływ
Q |
- 35 t/h
|
| •
Temperatura t |
- 230°C
|
| |
|
| - Wymiar
nominalny |
- DN 250 |
| -
Ciśnienie nominalne |
- PN 40 |
| -
Współczynnik przepływu Kvs |
- 300 |
| -
Szczelność wewnętrzna |
- VI kl.
wg IEC 534-4 |
- Ilość
regulowanych stopni dławienia
ciśnienia |
- 1
|
| - Zakres
nastaw ciśnienia regulowanego |
- 100�850
kPa |
| |
|
| •
Wyeliminowanie przepływu zdławionego |
|
| •
Zmniejszenie emitowanego hałasu do |
- 85 dB(A)
|
• Łatwy
montaż i demontaż elementów
wewnętrznych zaworu |
|
Reduktor zastosowano -
Zespół Elektrociepłowni Bytom S.A.

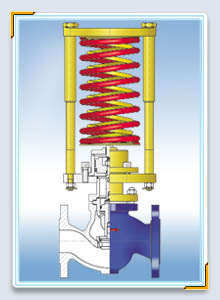

REDUKTOR CIŚNIENIA RCP-8
| • Czynnik |
- para
wodna |
| •
Ciśnienie p1/p2 |
- 0,65 /
0,103 MPa |
| • Przepływ
Q |
- a. 125
kg / h
- b. 200 kg / h
- c. 950 kg / h |
| |
|
| -
Temperatura t |
- 240°C |
| - Wymiar
nominalny |
- DN 50 |
| -
Ciśnienie nominalne |
- PN 40 |
| -
Współczynnik przepływu Kvs |
- a. 1,8
- b. 2,8
- c. 13 |
| - Zakres
nastaw ciśnienia regulowanego |
- 50...240
kPa |
| -
Szczelność wewnętrzna |
- VI kl.
Wg IEC 534-4 |
| - Ilość
stopni dławienia ciśnienia |
- 3 |
| |
|
| •
Wyeliminowanie przepływu zdławionego |
|
| •
Zmniejszenie emitowanego hałasu do |
- 85 dB(A)
|
Reduktor zastosowano -
Brisbane Australia; Alkmaar Holandia

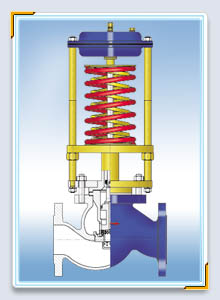

REGULATOR CIŚNIENIA RC-5T
| • Czynnik |
- woda |
| •
Ciśnienie p1/p2 |
- 1,6 /
0,1 MPa |
| • Przepływ
Q |
- 1 t/h
|
| •
Temperatura t |
- 140°C
|
| |
|
| - Wymiar
nominalny |
- DN 20 |
| -
Ciśnienie nominalne |
- PN 40 |
| -
Współczynnik przepływu Kvs |
- 0,3 |
| -
Szczelność wewnętrzna |
- VI kl.
wg IEC 534-4 |
- Ilość
regulowanych stopni dławienia
ciśnienia |
- 3
|
| - Zakres
nastaw ciśnienia regulowanego |
-
500...2400 kPa |
| |
|
| •
Wyeliminowanie przepływu zdławionego |
|
| •
Wyeliminowanie kawitacji |
|
| •
Zmniejszenie emitowanego hałasu |
|
Regulator zastosowano - w
instalacji zasilającej kotły parowe

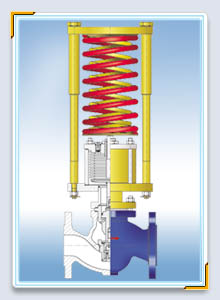

REGULATOR CIŚNIENIA RC-5-2T
| • Czynnik |
- woda |
| •
Ciśnienie p1/p2 |
- 3,7 /
0,1 MPa |
| • Przepływ
Q |
- 54 m3/h
|
| •
Temperatura t |
- 20°C
|
| |
|
| - Wymiar
nominalny |
- DN 80 |
| -
Ciśnienie nominalne |
- PN 40 |
| -
Współczynnik przepływu Kvs |
- 10 |
| -
Szczelność wewnętrzna |
- VI kl.
wg IEC 534-4 |
- Ilość
regulowanych stopni dławienia
ciśnienia |
- 3
|
| - Zakres
nastaw ciśnienia regulowanego |
-
100...4000 kPa |
| |
|
| •
Wyeliminowanie przepływu zdławionego |
|
| •
Wyeliminowanie kawitacji |
|
| •
Zmniejszenie emitowanego hałasu |
|
Regulator zastosowano -
Cementownia Górażdże
REGULATOR CIŚNIENIA RC-5-2M
| • Czynnik |
- dodatki
do benzyn |
| •
Ciśnienie p1/p2 |
- 0,7 /
0,1 MPa |
| • Przepływ
Q |
- 0,6 m3/h
|
| •
Temperatura t |
- 30°C
|
| |
|
| - Wymiar
nominalny |
- DN 25 |
| -
Ciśnienie nominalne |
- PN 40 |
| -
Współczynnik przepływu Kvs |
- 0,36 |
| -
Szczelność wewnętrzna |
- VI kl.
wg IEC 534-4 |
- Ilość
regulowanych stopni dławienia
ciśnienia |
- 3
|
| |
|
| •
Wyeliminowanie przepływu zdławionego |
|
| •
Wyeliminowanie kawitacji |
|
| •
Zmniejszenie emitowanego hałasu |
|
•
Zastosowanie kwasoodpornego mieszka sprężystego jako
membranę zwiększyło odporność regulatora na media
agresywne oraz temperaturę |
Regulator zastosowano -
Rafinerie, bazy przygotowania paliw
REGULATOR CIŚNIENIA RCP-5
| • Czynnik |
- woda |
| •
Ciśnienie p1/p2 |
- 25 / 0,3
MPa |
| • Przepływ
Q |
- 100 m3/h
|
| •
Temperatura t |
- 35°C
|
| |
|
| - Wymiar
nominalny |
- DN 15 |
| -
Ciśnienie nominalne |
- PN 250 |
| -
Współczynnik przepływu Kvs |
- 0,09 |
| -
Szczelność wewnętrzna |
- VI kl.
wg IEC 534-4 |
- Ilość
regulowanych stopni dławienia
ciśnienia |
- 4
|
| -
Szczelność wewnętrzna |
- 20...400
kPa |
| -
Wykonanie materiałowe |
-
kwasoodporne |
| |
|
| •
Wyeliminowanie przepływu zdławionego |
|
| •
Wyeliminowanie kawitacji |

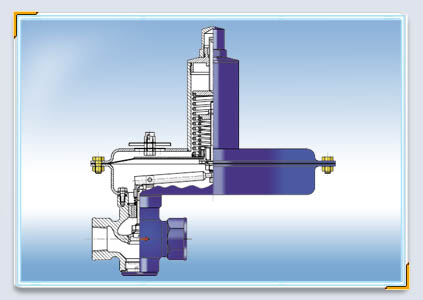

REGULATOR CIŚNIENIA RCP-10
| • Czynnik |
- gazy |
| •
Ciśnienie p1 |
- 2...5
bar |
| •
Ciśnienie p2 |
- 10...25
mbar |
| •
Temperatura t |
- 80°C
|
| |
|
| - Wymiar
nominalny |
- DN
15...32 |
| -
Szczelność wewnętrzna |
- VI kl.
wg IEC 534-4 |
Regulator stosowany jest do
utrzymywania atmosfery ochronnej w zbiornikach.
